適用于多種類型連接器端面成型的FTTH應用場景，不需要光纖切割刀，沒有線路接頭，一鍵啟動操作、兩道研磨工序完成端面制作。
1、用于FTTH安裝、端面修復、光交箱整治
2、一鍵啟動操作、四道研磨工序
3、適用于多種類型連接器和多種應用場景
技術參數
顯著優勢
|
光纖類型 |
材料 |
玻璃纖維、陶瓷 |
|
光纖芯數/種類 |
單芯/G651,G652,G653,G654,G655,G657 |
|
|
光纖直徑 |
包層直徑:80~150um,涂覆層直徑：100~1000um |
|
|
損耗指標 |
平均插入損耗 |
<0.25dB（取決于連接器品質） |
|
平均回波損耗 |
>45dB（取決于連接器品質） |
|
|
功能參數 |
總研磨時間 |
120秒 |
|
研磨片使用壽命 |
40次+ |
|
|
研磨方式 |
分步 |
|
|
固化時間 |
15秒 |
|
|
馬達轉速 |
100-130/分鐘 |
|
|
加壓方式 |
中心加壓 |
|
|
壓力范圍 |
30-600P可調 |
|
|
研磨液加注 |
手動 |
|
|
尺寸/重量 |
尺寸 |
127mmx140mmx100mm |
|
重量 |
1.6Kg（含電池） |
|
|
電源 |
AC交流輸入 |
AC100~240V,50/60Hz |
|
DC直流輸入 |
DC 16V 4A |
|
|
電池容量 |
2000mAh |
|
|
工作條件 |
海拔高度：0~6000米，工作溫度-10℃~50℃ |
|
|
顯示器 |
0.91英寸OLED |
|
|
無線模塊 |
RFID |
|
|
存儲條件 |
保管溫度：-20℃~50℃；0~95%RH |
|

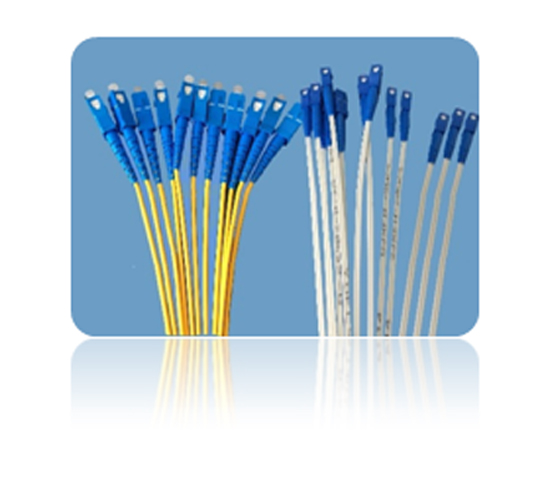

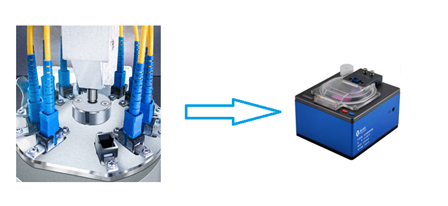

1、將工廠跳線制作工藝濃縮至施工現場，保證做出來的端頭更美觀、品質更有保障
2、保證從分線箱到光貓中間沒有任何連接點，不需要熱縮管、保護盒等額外附件在線路上
3、根據實際需要制作光纖長度，保證安裝效果更美觀整齊
4、支持UPC、APC等各種類型光纖成端的研磨
光纖終端接續方案對比

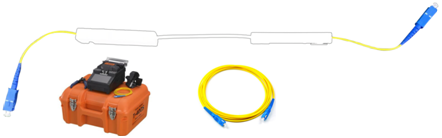

1、傳統FTTH方案：熔接機+跳線
2、魔磨成端機方案：無需熔接機、切割刀、跳線，制作后中間無接點

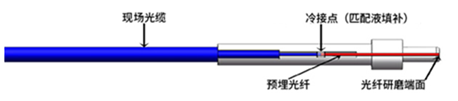

3、快速連接器
|
項目 |
熔接 |
冷接 |
研磨 |
|
平均插入損耗 |
≤0.3dB |
≤0.5dB |
≤0.25dB |
|
平均回波損耗 |
≥45dB |
≥40dB |
≥45dB |
|
額外接續點 |
有 |
有 |
無 |
|
專用設備 |
熔接機、切割刀等 |
切割刀等 |
端面研磨機 |
|
同心度保證 |
可靠 |
可靠 |
可靠 |
|
穿入二次損耗 |
無 |
有 |
無 |
|
曲率半徑一致性 |
可靠 |
可靠 |
可靠 |
|
時效可靠性 |
可靠 |
可靠性差 |
可靠 |
|
平均組裝時間 |
約2分鐘 |
約1分鐘 |
約2分鐘 |
-
